Трансформаторы тока нулевой последовательности ТЗЛКР-НТЗ-0,66-70, ТЗЛКР-НТЗ-0,66-100, ТЗЛКР-НТЗ-0,66-125, ТЗЛКР-НТЗ-0,66-205 предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки, являются комплектующими изделиями
Трансформаторы ТЗЛКР-НТЗ-70, ТЗЛКР-НТЗ-100, ТЗЛКР-НТЗ-125, ТЗЛКР-НТЗ-205 применяются в схемах защиты от замыканий на землю путём трансформации возникших при этом токов нулевой последовательности.
Трансформаторы изготавливаются в климатических исполнениях «У» и «Т» - ТЗЛК-НТЗ-0,66 и «У» - ТЗЛКР-НТЗ-0,66, категория размещения 2 по ГОСТ15150-69
Рабочее положение трансформатора в пространстве – любое.
Технические требования
Трансформаторы ТЗЛКР-НТЗ-0,66-70, ТЗЛКР-НТЗ-0,66-100, ТЗЛКР-НТЗ-0,66-125, ТЗЛКР-НТЗ-0,66-205 адеваются на трёхфазный кабель. Вторичная обмотка трансформаторов, намотана на тороидальный магнитопровод. Выводы вторичных обмоток расположены на лицевой стороне трансформатора.

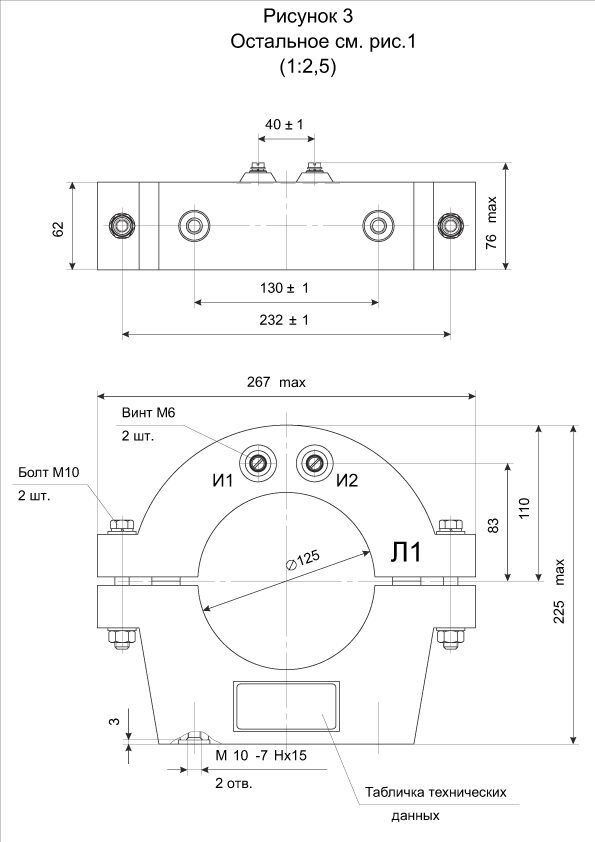

Трансформаторы тока нулевой последовательности разъёмные ТЗЛКР-НТЗ,ТЗЛКР-НТЗ-70, ТЗЛКР-НТЗ-100, ТЗЛКР-НТЗ-125, ТЗЛКР-НТЗ-205 устанавливаются на действующую кабельную линию. Трансформаторы состоят из двух частей. В каждой залита половина магнитопровода. После установки на кабель части трансформатора соединяют с помощью двух болтов с резьбой М10.
Основные технические данные:
Наименование параметра
|
Значение параметра
|
|
Номинальное напряжение, кВ
|
0,66
|
|
Номинальная частота, Гц
|
50
|
|
Односекундный ток термической стойкости, кА
|
140
|
|
Тип реле
|
Используемая шкала реле, А
|
Установка тока срабатывания, А
|
Чувствительность защиты (первичный ток, А), не более
|
|
при работе с одним трансформатором
|
При последовательном соединении трансформаторов
|
При параллельном соединении двух трансформаторов
|
|
ТЗЛК-НТЗ-0,66-70; -100;
ТЗЛКР-НТЗ-0,66-70; -100;
-125; -205
|
ТЗЛК-НТЗ-0,66-125
|
ТЗЛК-НТЗ-0,66-205
|
ТЗЛК-НТЗ-0,66-70; -100
|
ТЗЛК-НТЗ-0,66-125; -205
|
ТЗЛКР-НТЗ-0,66-70; -100;
-125;- 205
|
ТЗЛК-НТЗ-0,66-70; -100;
|
ТЗЛК-НТЗ-0,66-125; -205
|
ТЗЛКР-НТЗ-0,66-70; -100;
-125;- 205
|
ТЗЛК-НТЗ-0,66-70; -100;
|
ТЗЛК-НТЗ-0,66-125; -205
|
ТЗЛКР-НТЗ-0,66-70; -100;
-125;- 205
|
|
РТ-140
|
0,1-0,2
|
0,1
|
-
|
-
|
8,5
|
-
|
25
|
10,2
|
-
|
30
|
12,5
|
-
|
45
|
|
РТЗ-51
|
0,02-0,1
|
0,03
|
0,032
|
0,03
|
2,5
|
2,8
|
3
|
3,2
|
3,2
|
4
|
4,8
|
4,8
|
4,5
|
Требования к надежности
Для трансформаторов установлены следующие показатели надежности:
Средняя наработка до отказа – 2´105 час (определяется расчетным путем по данным эксплуатации);
Полный срок службы – 30 лет.
|
