ОЛС-0,63/6, ОЛС-0,63/10, ОЛС-1,25/6, ОЛС-1,25/10

Цена на силовые однофазные трансформаторы ОЛС-0,63, ОЛС-0,63/6, ОЛС-0,63/10, ОЛС-1,25, ОЛС-1,25/6, ОЛС-1,25/10

ОЛС-0,63, ОЛС-1,25

Трансформаторы ОЛС-0,63, ОЛС-0,63/6, ОЛС-0,63/10, ОЛС-1,25, ОЛС-1,25/6, ОЛС-1,25/10 предназначены для обеспечения питания цепей собственных нужд пунктов секционирования и автоматического включения резерва (АВР) электрических сетей 6-10 кВ частоты 50 или 60 Гц.
Трансформаторы ОЛС-0,63, ОЛС-0,63/6, ОЛС-0,63/10, ОЛС-1,25, ОЛС-1,25/6, ОЛС-1,25/10 изготавливаются в климатическом исполнении "У" или "Т" категории размещения 2 по ГОСТ-15150 и предназначены для эксплуатации в комплектных распределительных устройствах наружной установки

Рабочее значение температуры воздуха при эксплуатации - от минус 45°С до плюс 50°С для исполнения "У2" и от минус 10°С до плюс 50°С для исполнения "Т2"
Рабочее положение - любое

Технические данные на трансформаторы ОЛС-0,63, ОЛС-0,63/6, ОЛС-0,63/10, ОЛС-1,25, ОЛС-1,25/6, ОЛС-1,25/10

Наименование параметра Нормы для типов
ОЛС-0,63/6 ОЛС-0,63/10 ОЛС-1,25/6 ОЛС-1,25/10
Класс напряжения, кВ 6 10 6 10
Наибольшее рабочее напряжение, кВ 7,2 12 7,2 12
Номинальное напряжение первичной обмотки, кВ 6,3; 6,6 10,5; 11 6,3; 6,6 10,5; 11
Номинальное напряжение вторичной обмотки*, В
а1 - х
а2 - х
а3 - х
а4 - х

100
209
220
231
Номинальная мощность для номинальных напряжений 100 и 220 В, ВЧА 630

1250

Предельная мощность на ответвлении 220 В в течение 10 мин, ВА 2000
Схема и группа соединения обмоток 1/1-0
Номинальная частота тока, Гц 50 или 60
Испытательное напряжение, кВ
одноминутное промышленной частоты
грозового импульса полного
грозового импульса срезанного


25
60
70


35
75
90


25
60
70


35
75
90

D, мм 188±3 212±3
Масса, кг 26,5±1,5 28,5±1,5 30±1,5

*) допустимая погрешность напряжения на ответвлении 100 В - ±3%, на остальных ответвлениях - ±1%

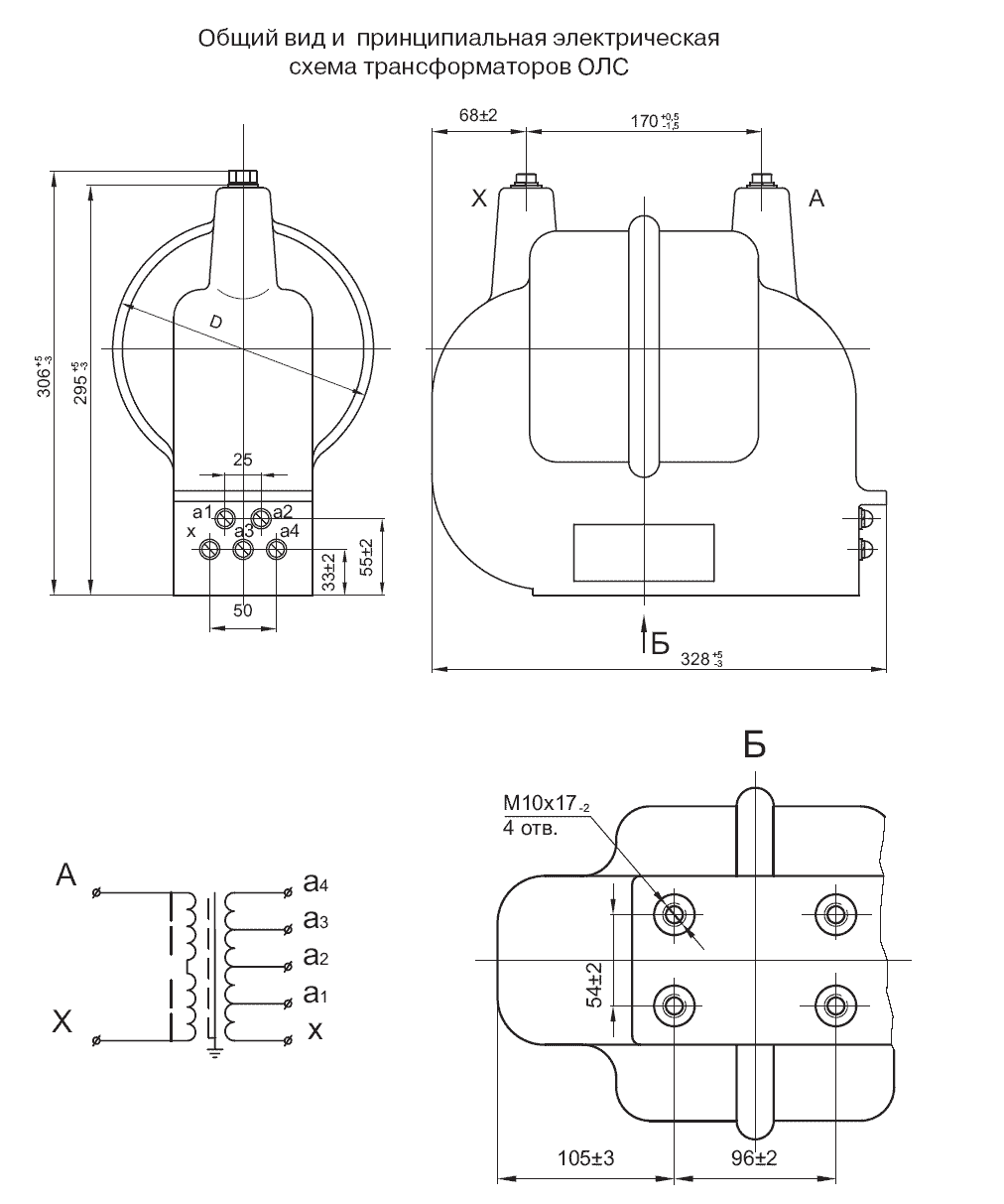

Чертеж ОЛС-0,63, ОЛС-1,25
